Чем отличаются токарные, фрезерные и портальные станки.

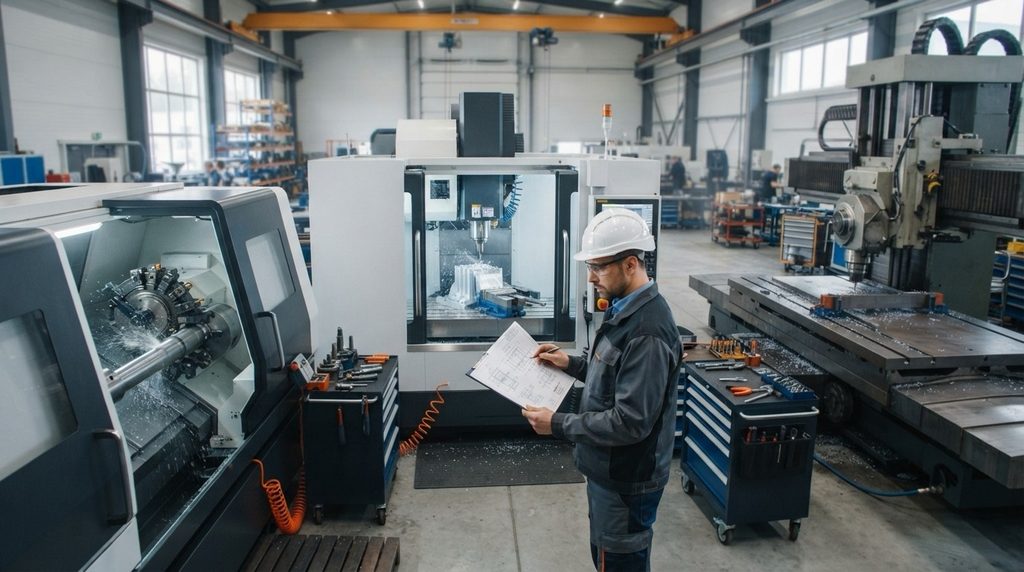

Токарные, фрезерные и портальные станки решают разные производственные задачи. Выбор между ними зависит не от того, какой станок «мощнее» или «современнее», а от формы детали, вида обработки, габаритов заготовки и требуемой производительности.

В каталоге Arkadian Business China представлены токарные и фрезерные станки, пятиосевые обрабатывающие центры, шлифовальное оборудование и комплексы лазерной резки. В этой статье объясняем, чем отличаются основные типы станков и как не ошибиться при подборе оборудования.

Оглавление.

1. В чем главное различие между станками.
2. Для каких деталей выбирают токарный станок.
3. Какие задачи решает фрезерный станок.
4. Что такое портальный станок.
5. Чем портальная конструкция отличается от обычного фрезерного станка.
6. Как выбрать станок под конкретную деталь.
7. На что обратить внимание при покупке.
8. Типичные ошибки при выборе.
9. Практические рекомендации Arkadian Business China.
10. Вывод.

1. В чем главное различие между станками.

Основное различие — в том, как движутся инструмент и заготовка.

• На токарном станке заготовка вращается, а режущий инструмент перемещается вдоль нее или поперек.
• На фрезерном станке заготовка обычно закреплена на столе, а вращающийся инструмент перемещается относительно детали.
• На портальном станке инструментальная головка перемещается по балке или портальной раме над крупной рабочей зоной. Такая конструкция рассчитана на обработку больших и тяжелых деталей или листовых заготовок.

Тип станка определяет, какие детали можно обрабатывать эффективно, насколько удобно их закреплять и сколько операций удастся выполнить за один установ.

2. Для каких деталей выбирают токарный станок.

Токарные станки предназначены прежде всего для деталей, имеющих форму тела вращения:

• валов;
• втулок;
• фланцев;
• роликов;
• дисков;
• резьбовых деталей;
• цилиндрических и конических поверхностей.

Заготовка вращается в патроне или между центрами, а инструмент снимает материал, формируя нужный профиль. Токарные станки могут выполнять наружное и внутреннее точение, нарезание резьбы, обработку торцов, растачивание и другие операции.

В каталоге Arkadian Business China есть универсальные и CNC-токарные станки, а также автоматы продольного точения ARKADIAN ISL-205 и ISL-206. Такие автоматы предназначены для серийной обработки небольших деталей, когда важны стабильный цикл и производительность.

Что проверить при подборе токарного станка.

• Максимальный диаметр обработки.
• Расстояние между центрами.
• Допустимую массу заготовки.
• Диаметр прутка, если планируется работа с прутковым материалом.
• Размер патрона.
• Мощность и диапазон оборотов шпинделя.
• Количество инструментальных позиций.
• Необходимость приводного инструмента.
• Возможность установки податчика прутка.

Важно учитывать не только размер самой детали, но и место, необходимое для патрона, инструмента и закрепления заготовки.

3. Какие задачи решает фрезерный станок.

На фрезерном станке обрабатывают детали, у которых есть плоскости, пазы, отверстия, уступы, контуры и сложные поверхности. Фреза вращается, а инструмент или заготовка перемещаются по заданным осям.

Фрезерные станки применяют для изготовления:

• корпусных деталей;
• плит и кронштейнов;
• пазов и направляющих;
• пресс-форм и оснастки;
• деталей с плоскими и фасонными поверхностями;
• изделий со сложной геометрией.

Станки с ЧПУ позволяют программировать траекторию инструмента, повышают повторяемость и сокращают влияние ручного управления. Для обработки сложных деталей могут применяться обрабатывающие центры с несколькими осями, например пятиосевой центр Chevalier UNi5X-400 из ассортимента Arkadian Business China.

Что проверить при подборе фрезерного станка.

• Ходы по осям X, Y и Z.
• Размеры стола и допустимую нагрузку.
• Мощность, обороты и тип шпинделя.
• Количество осей.
• Вместимость магазина инструмента.
• Возможность установки поворотного стола.
• Требования к системе ЧПУ и CAM-программам.
• Габариты и массу заготовки.

Если деталь нужно обрабатывать с нескольких сторон, заранее выясните, можно ли выполнить операции за одну установку. Это влияет на точность, время цикла и требования к оснастке.

4. Что такое портальный станок.

Портальный станок — это станок с рамной конструкцией, в которой мост или балка перемещается над рабочей зоной. Инструментальная головка движется по балке, а заготовка располагается на большом столе или основании.

Портальная схема востребована, когда требуется обрабатывать:

• крупные плиты;
• длинномерные детали;
• тяжелые корпусные элементы;
• крупные пресс-формы;
• оснастку;
• детали большой площади;
• листовые материалы и панели.

В зависимости от конструкции портальный станок может выполнять фрезерование, сверление, растачивание и другие операции. Термин описывает прежде всего компоновку и конструкцию машины, а не отдельный способ обработки.

5. Чем портальная конструкция отличается от обычного фрезерного станка.

Обычный вертикально-фрезерный станок часто рассчитан на детали, которые помещаются на сравнительно компактном столе. У портального станка рабочая зона обычно организована иначе: рама охватывает большую площадь, а инструмент перемещается над крупной заготовкой.

Портальная конструкция может быть удобна, если:

• деталь слишком велика для стандартного стола;
• перемещение тяжелой заготовки между установами затруднено;
• нужно обрабатывать протяженные поверхности;
• важна обработка крупной детали с минимальным числом переустановок.

Но портальный станок не является автоматически более точным или производительным для любой задачи. Результат зависит от конструкции, жесткости, размеров рабочей зоны, шпинделя, инструмента, системы управления и условий установки.

6. Как выбрать станок под конкретную деталь.

Начните с чертежа и технологии, а не с названия станка. Для каждой детали определите:

• материал;
• форму и габариты;
• массу заготовки;
• обрабатываемые поверхности;
• требуемые допуски;
• количество установов;
• объем выпуска;
• время обработки;
• необходимость автоматизации.

Затем сопоставьте задачу с типом оборудования:

• Деталь вращения — в первую очередь рассматривайте токарный станок.
• Плоскости, пазы, отверстия и контуры — фрезерный станок или обрабатывающий центр.
• Крупная деталь, длинная поверхность или большая рабочая зона — возможно, потребуется портальный станок.
• Сложная геометрия с обработкой нескольких сторон — рассмотрите многоосевой центр и оцените, оправдана ли обработка за одну установку.

Если деталь сочетает токарные и фрезерные операции, сравните два варианта: обработку на отдельных станках и использование токарно-фрезерного центра. Решение зависит от объема выпуска, допустимого времени цикла, требуемой точности и стоимости оборудования.

7. На что обратить внимание при покупке.

Рабочая зона и заготовка.

Станок должен иметь запас по габаритам, но чрезмерный запас тоже может быть невыгоден. Учитывайте не только размеры детали, но и приспособления, инструмент, зоны перемещения и способ загрузки.

Жесткость и мощность.

При обработке твердых материалов, тяжелых заготовок или глубоком съеме металла важны жесткость конструкции, мощность шпинделя и подходящий инструмент. Одного увеличения мощности недостаточно, если станок не обеспечивает необходимую жесткость.

Оснастка и инструмент.

Включите в расчет патроны, оправки, держатели, тиски, приспособления и измерительные системы. Станок без нужной оснастки может долго оставаться незапущенным или не обеспечивать требуемую производительность.

Управление и подготовка персонала.

Для станков с ЧПУ нужно оценить систему управления, совместимость с программным обеспечением, доступность обучения и технической поддержки. Возможности оборудования должны соответствовать уровню подготовки технологов и операторов.

Установка и обслуживание.

До поставки проверьте габариты проходов, допустимую нагрузку на пол, требования к фундаменту, электропитанию, сжатому воздуху и охлаждению. Для портального и крупногабаритного оборудования отдельно продумайте разгрузку и перемещение на площадке.

8. Типичные ошибки при выборе.

Выбирать по названию, а не по операции.

Не всякую деталь удобно обрабатывать на фрезерном станке, и не всякая цилиндрическая деталь требует токарного центра с высокой степенью автоматизации.

Ориентироваться только на габариты станка.

Важно проверить размеры рабочей зоны, нагрузку на стол, ход осей и реальные условия закрепления детали.

Покупать сложное оборудование «на будущее».

Пятиосевой или портальный станок может оказаться избыточным, если предприятие не использует его возможности, не имеет соответствующей технологической подготовки или не располагает подходящей загрузкой.

Не учитывать оснастку и загрузку.

Стоимость станка — только часть проекта. В расчет нужно включить оснастку, инструмент, такелаж, монтаж, пусконаладку и подготовку персонала.

Не проверять технологию на реальной детали.

Если задача нестандартная, полезно до покупки согласовать тестовую обработку или техническую проверку по чертежу. Это помогает выявить ограничения до поставки.

9. Практические рекомендации Arkadian Business China.

Для подбора оборудования подготовьте:

• чертежи или 3D-модели деталей;
• информацию о материале;
• размеры и массу заготовок;
• требования к точности и шероховатости;
• количество деталей в партии и за год;
• описание текущей технологии;
• список желаемых операций;
• требования к автоматизации;
• данные о помещении и коммуникациях.

Мы рекомендуем сравнивать варианты не только по цене станка, но и по тому, насколько они подходят вашей технологии. Иногда одна универсальная машина дает нужную гибкость, а иногда эффективнее организовать отдельные токарную и фрезерную операции. Для крупной детали портальная компоновка может сократить число переустановок, но только если ее возможности действительно востребованы производством.

10. Вывод.

Токарный станок предназначен прежде всего для деталей вращения, фрезерный — для плоскостей, пазов, отверстий и контуров, а портальный станок — для обработки крупных или длинномерных заготовок на большой рабочей зоне. При этом портальная конструкция может сочетаться с фрезерной обработкой: это не взаимоисключающие категории.

Правильный выбор зависит от геометрии детали, материала, объема выпуска, точности, количества установов и возможностей производственной площадки. В Arkadian Business China мы помогаем сопоставить эти требования с доступными токарными, фрезерными и другими станками, чтобы подобрать оборудование под реальную задачу предприятия.
