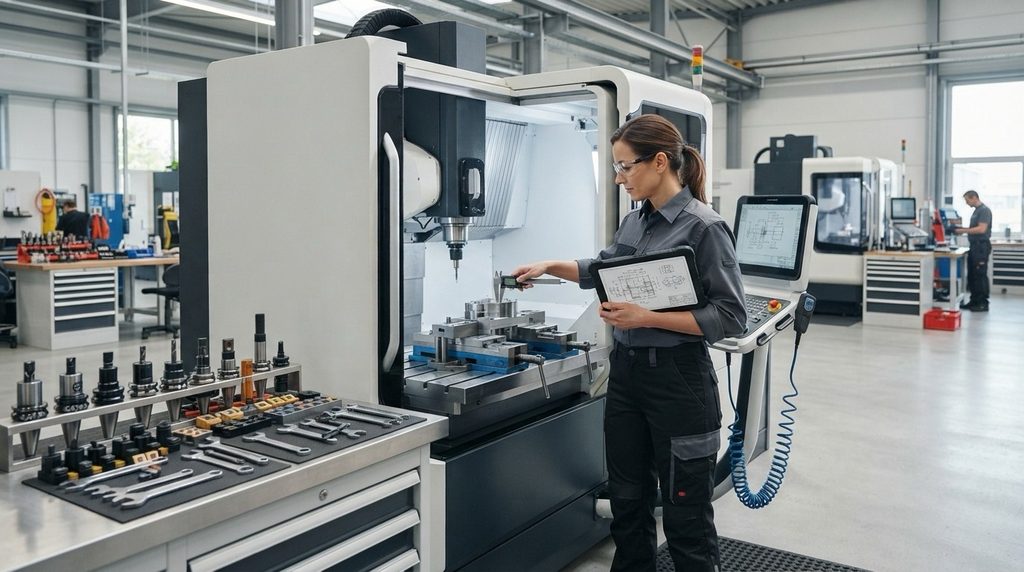

Как выбрать оснастку под конкретный станок.

Оснастка влияет на точность, производительность и безопасность обработки не меньше, чем сам станок. Неподходящий патрон, оправка или зажимное приспособление могут свести на нет преимущества нового оборудования: деталь будет смещаться, появятся вибрации, вырастет время переналадки и увеличится риск брака.

Выбирать оснастку нужно не только по типу станка. Важно учитывать конкретную модель, интерфейс шпинделя, размеры и материал заготовки, технологическую операцию, требуемую точность и планируемый объём выпуска.

В каталоге Arkadian Business China представлены токарные, фрезерные, пятиосевые обрабатывающие и шлифовальные станки, а также оборудование для лазерной резки. Для каждого типа оборудования требуется свой подход к подбору оснастки — ниже разбираем основные критерии.

Оглавление.

1. Что относится к станочной оснастке.
2. С чего начинать подбор.
3. Совместимость со станком.
4. Оснастка для токарных станков.
5. Оснастка для фрезерных и пятиосевых центров.
6. Оснастка для шлифовальных станков.
7. Оснастка для лазерной резки.
8. Как учесть точность и жёсткость.
9. Как оценить производительность и экономику.
10. Типичные ошибки при выборе.
11. Пример подбора для производственной задачи.
12. Что указать в запросе поставщику.
13. Рекомендации Arkadian Business China.
14. Вывод.

1. Что относится к станочной оснастке.

Оснастка — это приспособления, которые устанавливают на станок или используют для закрепления, позиционирования и обработки заготовки. К ней могут относиться:

• патроны и планшайбы;
• центры и люнеты;
• тиски и зажимные приспособления;
• оправки и переходные втулки;
• инструментальные держатели;
• приспособления для базирования детали;
• специальные устройства для серийной обработки;
• сменные элементы и адаптеры.

Не следует смешивать оснастку с режущим инструментом, хотя в разговоре эти понятия часто объединяют. При подготовке закупки полезно составить отдельные перечни: что закрепляет и позиционирует деталь, а что непосредственно снимает материал.

2. С чего начинать подбор.

Начинать нужно с технологической задачи, а не с каталога приспособлений. Сначала определите:

• какую деталь нужно обрабатывать;
• из какого материала она изготовлена;
• каковы размеры и масса заготовки;
• какие операции предстоит выполнить;
• какие поверхности будут базовыми;
• какие допуски и качество поверхности требуются;
• сколько деталей нужно выпускать;
• сколько раз деталь потребуется переустанавливать;
• как часто планируется переналадка станка.

Затем проверьте, какие операции уже можно выполнить существующей оснасткой, а для каких потребуется новое приспособление. Это помогает избежать покупки универсального комплекта, значительная часть которого останется невостребованной.

3. Совместимость со станком.

Оснастка должна подходить не только по назначению, но и по присоединительным размерам и допустимым нагрузкам. Перед заказом сверьте данные с паспортом и документацией именно на выбранную модель станка.

Проверьте:

• тип и размеры шпиндельного интерфейса;
• присоединительные размеры патрона, оправки или держателя;
• допустимую частоту вращения;
• предельную массу и габариты оснастки;
• совместимость с системой управления и автоматической сменой инструмента;
• доступное пространство в рабочей зоне;
• ограничения по перемещениям и столкновениям;
• необходимость переходных элементов.

Если интерфейс или параметры указаны неполно, не следует подбирать оснастку «по похожей модели». Даже небольшое несоответствие может потребовать переходника, изменить жёсткость сборки или сделать установку невозможной.

Для оборудования с автоматической сменой инструмента отдельно проверяйте, что держатель соответствует шпинделю и магазину, а его длина и масса допустимы для конкретного станка.

4. Оснастка для токарных станков.

Для токарного оборудования выбор зависит от формы детали, её длины и массы, требуемой точности и способа обработки.

В зависимости от задачи могут использоваться:

• патрон или планшайба для закрепления детали;
• центры для обработки между центрами;
• люнет для поддержки длинной заготовки;
• специальные кулачки для нестандартной геометрии;
• оправки для обработки внутренних поверхностей;
• приспособления для повторяемого позиционирования.

При подборе патрона оценивают размер, тип и способ крепления, рабочий диапазон, усилие зажима и ограничения по частоте вращения. Для длинной детали важно заранее определить, нужна ли дополнительная опора: недостаточная поддержка может вызвать прогиб, вибрацию и отклонение размеров.

Для серийных деталей полезно учитывать время загрузки и переналадки. Быстросменная или специализированная оснастка может сократить вспомогательное время, но её целесообразность зависит от объёма выпуска и частоты смены номенклатуры.

5. Оснастка для фрезерных и пятиосевых центров.

Для фрезерной обработки необходимо согласовать три элемента: закрепление детали, базирование и доступ инструмента к нужным поверхностям.

В работе могут применяться:

• станочные тиски;
• прижимы и прихваты;
• угловые плиты;
• оправки и адаптеры;
• модульные приспособления;
• поворотные и наклонно-поворотные устройства;
• инструментальные держатели.

Для пятиосевой обработки особенно важно учитывать весь контур движения детали и инструмента. Оснастка не должна мешать подходу к обрабатываемым поверхностям или создавать риск столкновения на поворотных осях. Проверяют габариты приспособления, высоту закрепления, вылет инструмента и доступ к зонам обработки.

Также важно не перегружать оснастку лишними переходниками. Дополнительные соединения могут уменьшать жёсткость сборки и увеличивать суммарную погрешность. Если технология требует сложного базирования, лучше заранее проверить схему крепления на модели детали и станка.

6. Оснастка для шлифовальных станков.

При шлифовании требования к закреплению связаны с точностью, стабильностью базирования и качеством поверхности. Выбор зависит от типа шлифовального станка и формы детали.

До подбора проверьте:

• форму и размеры заготовки;
• способ базирования;
• допустимые биения;
• требования к удержанию детали;
• необходимость охлаждения и отвода шлама;
• совместимость с кругом и рабочей зоной станка;
• возможность безопасно закрепить деталь на всём цикле.

Здесь особенно важно согласовать оснастку с технологией и измерительным контролем. Нельзя оценивать приспособление только по тому, удаётся ли закрепить в нём заготовку: нужно убедиться, что оно обеспечивает повторяемое положение и не деформирует деталь.

7. Оснастка для лазерной резки.

Для комплексов лазерной резки понятие оснастки отличается от токарной или фрезерной обработки. Важны поддержка и позиционирование листового или трубного материала, а также совместимость с конфигурацией комплекса и его системой загрузки.

При подборе учитывайте:

• формат и толщину материала;
• форму заготовки — лист или труба;
• способ загрузки и выгрузки;
• необходимость поддерживающих элементов;
• доступность рабочей зоны для головки;
• требования к фиксации и предотвращению смещения;
• совместимость с автоматизированной подачей, если она предусмотрена.

Нельзя устанавливать дополнительные элементы, которые могут мешать движению режущей головки или нарушать предусмотренную производителем схему работы комплекса. Конкретный состав оборудования и допустимые приспособления нужно уточнять для выбранной модели.

8. Как учесть точность и жёсткость.

Оснастка должна удерживать деталь без смещения и чрезмерной деформации. При этом слишком слабое закрепление может вызвать вибрации, а чрезмерное усилие зажима — деформировать тонкостенную заготовку.

При оценке приспособления проверьте:

• повторяемость установки;
• жёсткость конструкции;
• надёжность фиксации;
• возможность контролировать базирование;
• отсутствие помех инструменту;
• простоту очистки и обслуживания;
• соответствие допускам детали.

Если деталь имеет тонкие стенки, сложную форму или небольшие зоны для зажима, усилие и точки контакта нужно подбирать особенно внимательно. Для ответственных операций схему закрепления желательно проверить до запуска серии.

9. Как оценить производительность и экономику.

Стоимость оснастки следует оценивать вместе с её влиянием на производственный цикл. Специализированное приспособление может стоить дороже универсального, но сократить время установки и повысить повторяемость. Для единичных деталей такое решение может быть невыгодно, а для регулярной серии — оправданно.

Сравните варианты по следующим показателям:

• время установки и снятия детали;
• продолжительность переналадки;
• количество установов;
• число ручных операций;
• выпуск годных деталей;
• риск повреждения заготовки;
• необходимость изготовления или доработки приспособления;
• срок изготовления и поставки;
• потребность в запасных элементах.

Условный производственный пример: если предприятие часто выпускает одну и ту же деталь, специализированная оснастка может сократить вспомогательное время. Но если номенклатура постоянно меняется, модульная система может быть практичнее. Это не универсальное правило — решение зависит от серии, геометрии и организации производства.

10. Типичные ошибки при выборе.

Подбирать оснастку только по названию станка.

Одного указания типа или бренда недостаточно. Нужны точные присоединительные размеры, ограничения по нагрузке и сведения о комплектации.

Не передавать чертёж детали.

Без геометрии и требований к базированию поставщик не сможет оценить, подходит ли стандартное приспособление или нужно специальное решение.

Не учитывать заготовку.

Оснастка должна подходить к реальной исходной заготовке, а не только к чертежу готовой детали. Припуск, форма и состояние материала могут влиять на способ закрепления.

Игнорировать столкновения.

Особенно важно для сложной фрезерной и пятиосевой обработки: нужно учитывать траекторию инструмента, габариты приспособления и поворот детали.

Считать универсальную оснастку подходящей для любых задач.

Универсальность полезна, но не всегда обеспечивает требуемую точность, жёсткость или скорость переналадки.

Заказывать без проверки комплектации.

Уточните, какие элементы входят в комплект, какие приобретаются отдельно и нужны ли адаптеры.

11. Пример подбора для производственной задачи.

Предприятие планирует обрабатывать серию валов на токарном станке. До заказа оснастки необходимо определить:

1. Диаметр, длину и массу заготовки.
2. Материал и припуск.
3. Какие поверхности будут базовыми.
4. Нужна ли поддержка длинной детали.
5. Какой патрон и способ крепления допустимы для модели станка.
6. Какие размеры и биения должны быть обеспечены.
7. Как часто будет меняться деталь или партия.
8. Нужно ли предусмотреть запасные кулачки или переходные элементы.

После этого можно сравнить стандартное закрепление с более специализированным. Выбор зависит от требуемой точности, времени цикла и объёма серии. Это пример логики подбора, а не описание конкретного проекта или результатов испытаний.

12. Что указать в запросе поставщику.

Чтобы быстрее получить предметный ответ, подготовьте:

• точную модель станка и год выпуска, если он уже установлен;
• паспортные данные и схему шпиндельного интерфейса;
• чертёж детали или 3D-модель;
• материал, размеры и массу заготовки;
• описание операций;
• требования к допускам и качеству поверхности;
• планируемый объём выпуска;
• фото имеющейся оснастки и её маркировки;
• желаемые сроки поставки;
• информацию о том, нужны ли установка, обучение или дополнительные элементы.

Если станок ещё выбирается, оснастку лучше обсуждать одновременно с комплектацией оборудования. Так проще проверить совместимость и избежать покупки адаптеров или приспособлений, которые не подходят к выбранной модели.

13. Рекомендации Arkadian Business China.

При подборе оснастки рекомендуем:

1. Начинать с чертежа детали и технологической операции.
2. Проверять присоединительные размеры по документации станка.
3. Учитывать не только готовую деталь, но и исходную заготовку.
4. Согласовывать оснастку с инструментом и рабочей зоной.
5. Для сложной обработки проверять доступ инструмента и возможные столкновения.
6. Сравнивать универсальный и специализированный варианты по времени цикла и загрузке.
7. Уточнять, что входит в комплект поставки.
8. Закладывать время на испытание и настройку оснастки до серийного запуска.

В каталоге Arkadian Business China представлены разные категории металлообрабатывающего оборудования. Оснастку следует подбирать под конкретную модель и производственную задачу, а не только под общее название станка.

14. Вывод.

Правильно подобранная оснастка помогает обеспечить надёжное закрепление, повторяемое базирование и рациональное время обработки. Ошибка в интерфейсе, размерах или схеме зажима может привести к дополнительным расходам, задержке запуска и браку.

До заказа проверьте совместимость со станком, передайте данные о детали и заготовке, согласуйте комплектацию и оцените влияние оснастки на производственный цикл. Чем раньше эти вопросы решены, тем меньше риск доработок после поставки.
