Универсальные горизонтально-расточные станки с поворотным столом 2А614 / 2Л614 / 2М614 / 2Н614 / 2А615 / 2М615 представляют собой одну из старейших технологий и концепций универсальных горизонтально-расточных станков с поворотным столом, которые в настоящее время, к сожалению, недоступны на рынке. Благодаря современному дизайну, 2А614 / 2Л614 / 2М614 / 2Н614 / 2А615 / 2М615 являются универсальными фрезерно-расточными станками, которые позволяют эффективно обрабатывать малогабаритные и средне-тяжелые заготовки, сохраняя при этом высокую точность и качество обрабатываемой поверхности.
2А614 / 2Л614 / 2М614 / 2Н614 / 2А615 / 2М615 осуществляют перемещение по 5 осям (X, Y, Z, W и B). Имеют широкую возможность технологического использования в черновых и чистовых расточных операциях, фрезеровании, обтачивании наружных цилиндрических поверхностей и торцов отверстий, сверлении, зенкеровании, развертывании и резьбонарезке. Большое разнообразие различных видов обработки, производимых на универсальных горизонтально-расточных станках 2А614 / 2Л614 / 2М614 / 2Н614 / 2А615 / 2М615, позволяет в ряде случаев проводить полную обработку заготовки без её перестановки на другие станки, что особенно важно в тяжелом машиностроении.Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство и многие др. виды деятельности.

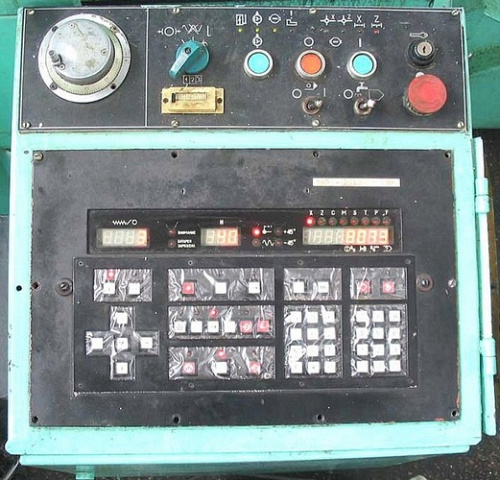

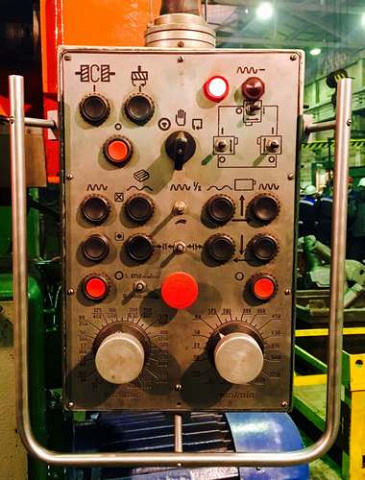

Станок мжет управляться простым кнопочным пультом, либо пультом с УЦИ (устройством цифровой индикации). Как правило, УЦИ отображает 3 координаты. 4-х координатные исполнения универсальных горизонтально-расточных станков изготавливаются под заказ.

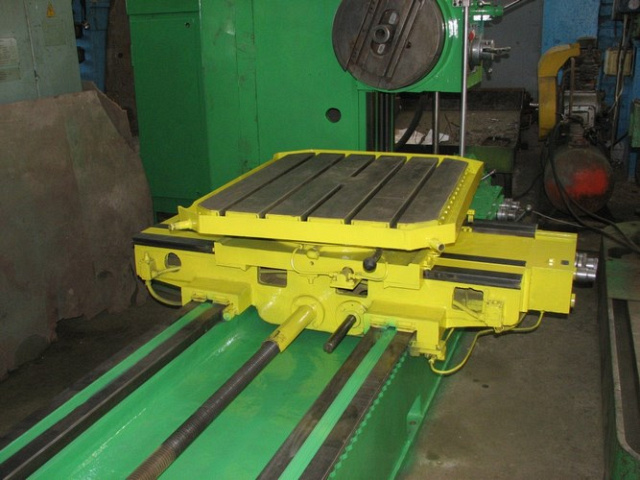

Рабочий стол и шпиндельная стойка имеют общий фундамент, при этом стол имеет 3 степени свободы: горизонтальную подачу в двух направлениях и вращение вокруг вертикальной оси, перемещение по вертикали осуществляется подъёмом и опусканием шпиндельной головки вдоль вертикальной стойки универсального расточного станка.

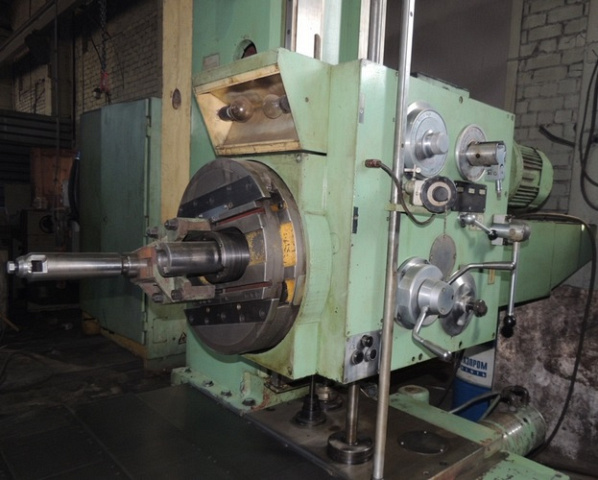

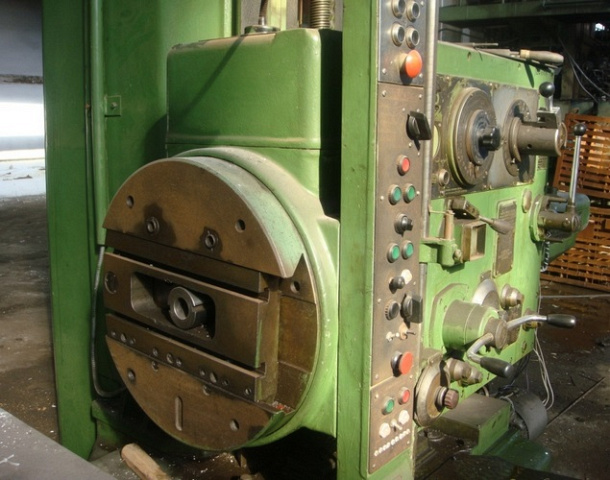

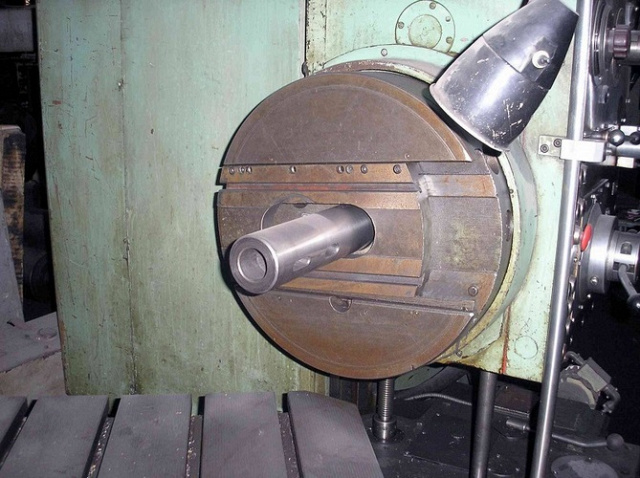

Станки оснащаются так называемой планшайбой, которая используется для растачивания отверстий большого диаметра (расточные станки с ЧПУ таким приспособлением комплектуются не часто, т.к. им оно не необходимо). Планшайба обладает более высоким, чем главный шпиндель, моментом вращения и большей устойчивостью к поперечным нагрузкам. При использовании планшайбы главный шпиндель универсального расточного станка отключается, а фрезы крепятся на её слайдере, имеющем определённый диапазон радиального хода, смещение слайдера дает возможность изменять диаметр расточки.

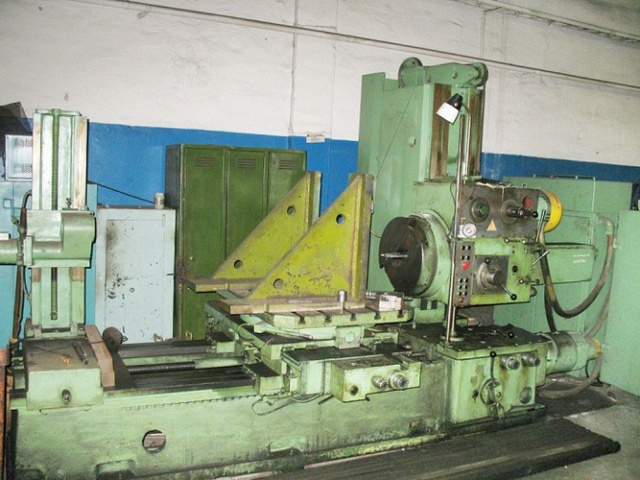

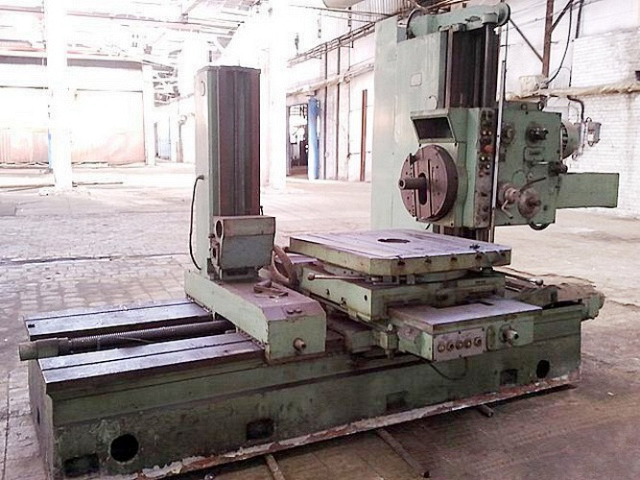

Для увеличения длины растачиваемых отверстий универсальные расточные станки доукомплектовываются задней стойкой–люнетом. Между люнетом и шпинделем универсального расточного станка устанавливается ось (борштанга), на которой крепится одна или несколько фрез. В этом случае задняя стойка может служить не только для увеличения длин растачиваемых на станке отверстий, но также для одновременной обработки нескольких деталей и увеличения производительности универсального расточного станка.
- Задняя стойка (1)
- Люнет (2)
- Станина (3)
- Стол (4)
- Верхний суппорт (5)
- Поворотный стол (6)
- Планшайба (7)
- Механизм радиального перемещения суппорта (8)
- Уравновешенная шпиндельная бабка (9)
- Стойка (10)
- Электрошкаф (11)
- Вентилятор (12)
В широком номенклатурном ряде КАМИ представлены универсальные горизонтально-расточные станки ReTOS Varnsdorf серии W100A с УЦИ (Чехия), универсальные горизонтально-расточные станки Hanland серии TX с УЦИ (Китай), которые в настоящее время являются усовершенствованными эквивалентами универсальных горизонтально-расточных станков с поворотным столом 2А614 / 2Л614 / 2М614 / 2Н614 / 2А615 / 2М615. Универсальные горизонтально-расточные станки ReTOS Varnsdorf серии W100A с УЦИ (Чехия), универсальные горизонтально-расточные станки Hanland серии TX с УЦИ (Китай) являеются одними из лучших предложений мирового масштаба: около 95% продукции заводов экспортируется во многие страны мира c развитой промышленностью - это говорит о бескомпромиссном качестве и высочайшем уровне производимых станков. Современные эквиваленты универсальных горизонтально-расточных станков с поворотным столом 2А614 / 2Л614 / 2М614 / 2Н614 / 2А615 / 2М615 значительно превосходят советские модели по своим возможностям, скоростям и точностям обработки заготовок.
Универсальный горизонтально-расточной станок ReTOS Varnsdorf серии W100A с УЦИ
